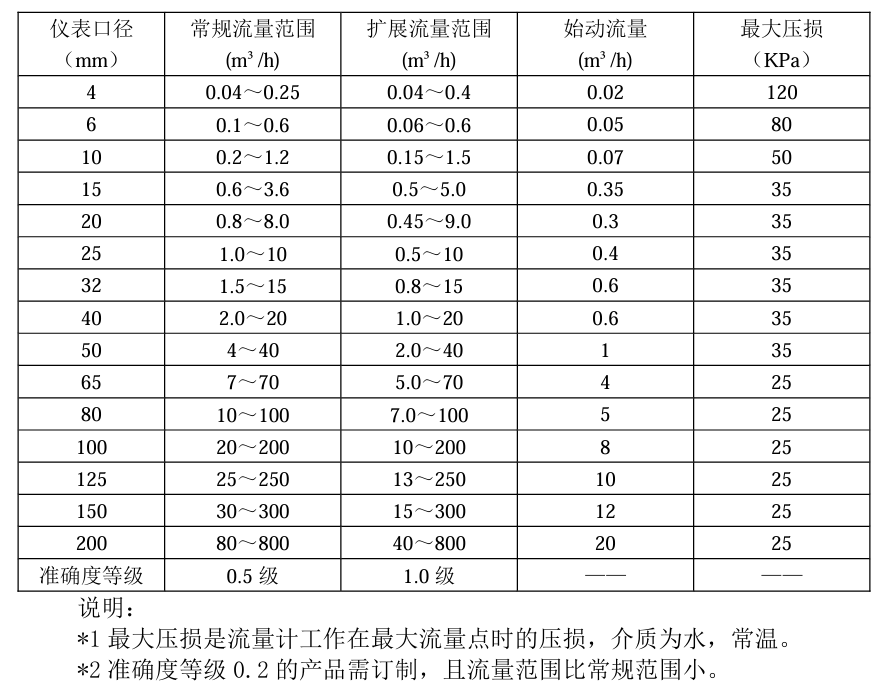

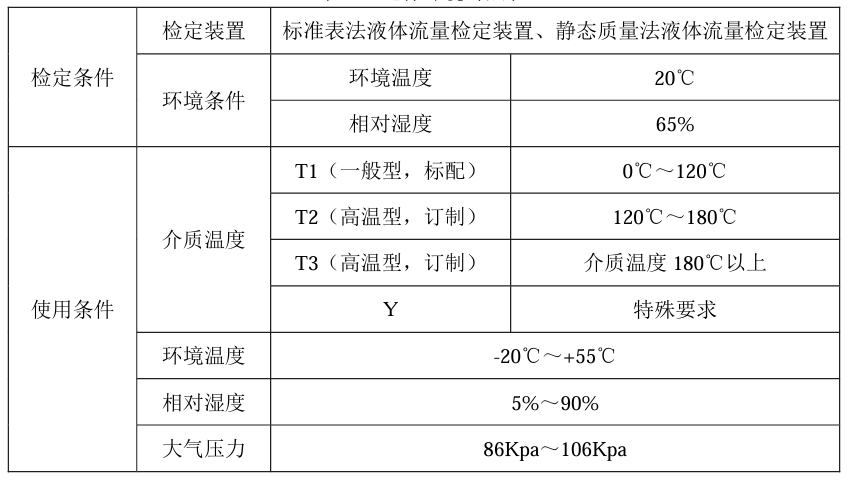

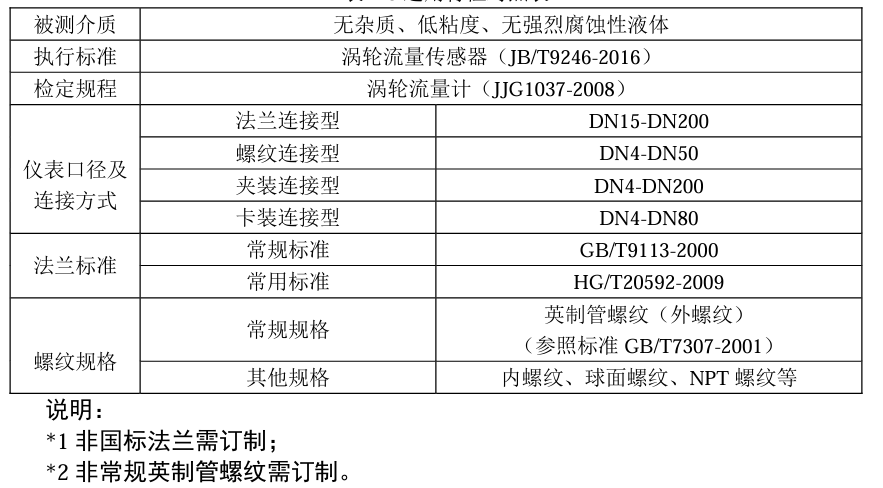

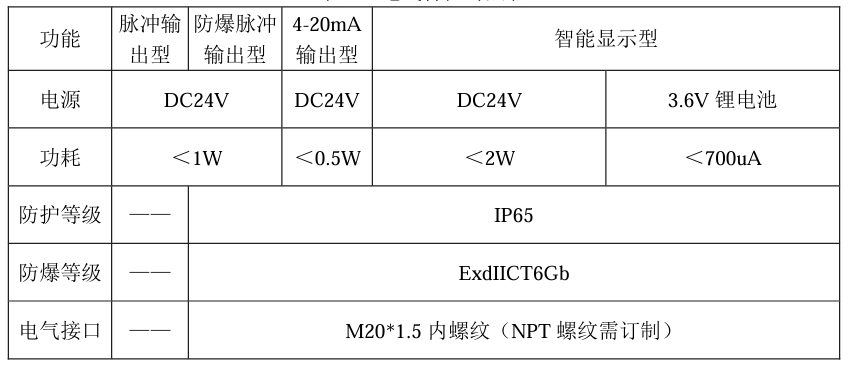

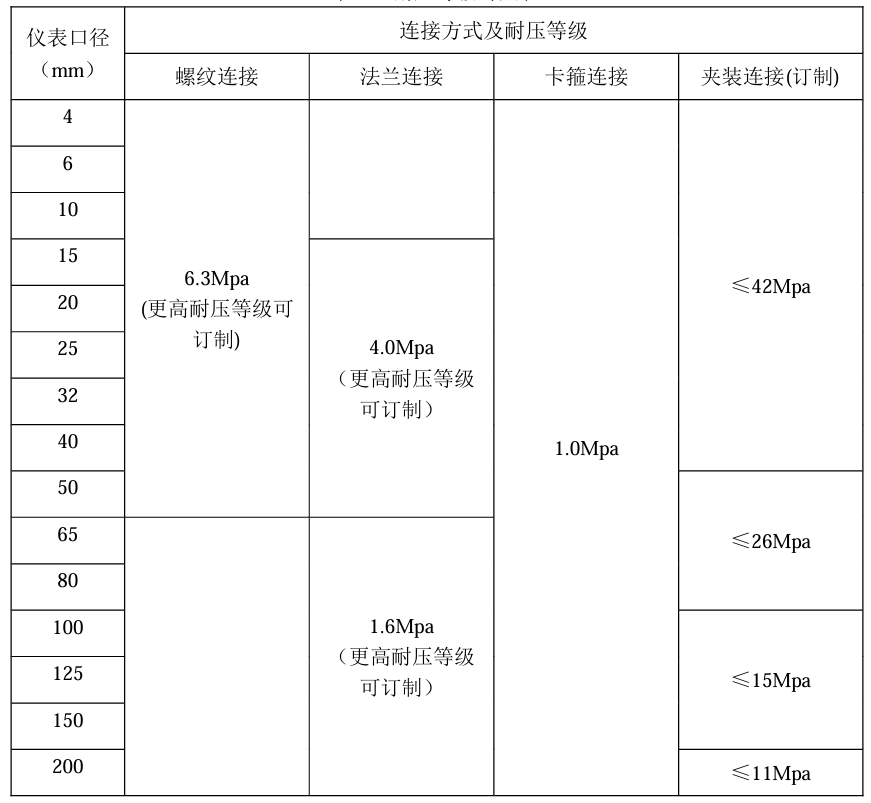

液体涡轮流量计

一. 工作原理

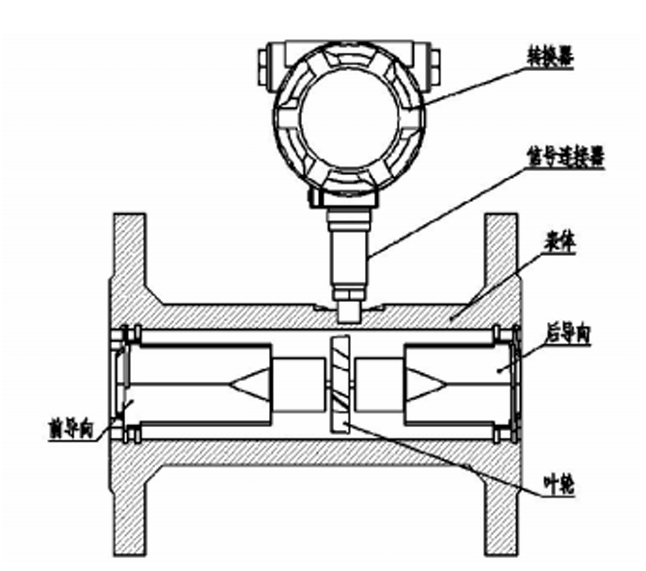

      液体介质流经传感器壳体，由于叶轮的叶片与流向形成特定的角度，流体的 冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡 后转速稳定，转速与流速成正比，由于叶片有导磁性，它处于信号检测器的磁场 中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感 应出电脉冲信号。信号经过放大器的放大整形，形成有一定幅度的连续的矩形脉 冲波，可传输至显示仪表，显示出流体的瞬时流量或总量。在一定流量范围内， 脉冲频率f与流经传感器的流体的瞬时流量Q成正比，流量方程为：

式中：f——脉冲频率[Hz]；

          k——传感器的仪表系数[1/m3]或[1/L]；

          Q——流体的瞬时流量[m3/h]或[L/h]；

          3600——换算系数；

每台传感器的仪表系数k略有不同，这是由制造厂家通过流量装置实流校验得出，标识于合格证书中。
