气体罗茨（腰轮）流量计

       气体罗茨（腰轮）流量计，是一种用于计量流经管道气体流量的容积式仪表。具有工作压力范围大、流量量程宽、精度高、使用可靠等特点外，体积更小、重量更轻、安装维修也更加方便，可广泛应用于天然气、煤制气、惰性气体、空气等气体的流量计量。 为了满足大流量和大范围度的要求，对于大口径流量计开发出双转子形式流量计，其运行噪音更低，仪表精度更高。

     流量计可以加装TMCS系列智能型流量积算仪，可以实现把工况下的累积流量转换为标况下的累积流量，更加方便用于贸易结算。同时，可以通过积算仪的无线远传模块，实现物联网功能。

工作原理：

气体罗茨（腰轮）流量计是利用机械测量元件——转子把被测气体连续不断地分割成单个已知体积，并进行重复不断充满和排放该体积部分的气体而累加计量出被测气体总量的仪表。

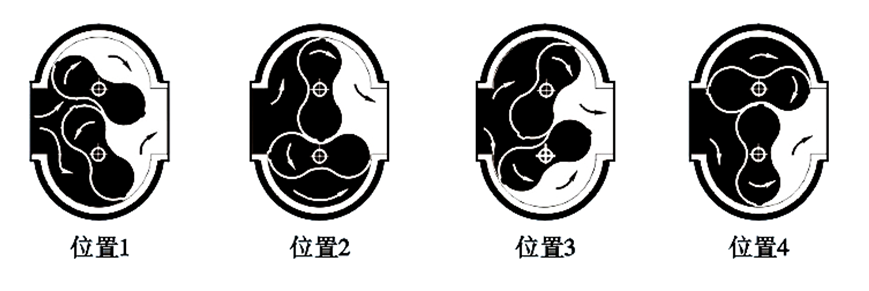

位置1：腰轮在仪表进出口压差的推动下进行转动，开始吸气，图中黑色部分。

位置2：当两个腰轮正好处于相互垂直位置时，所计量气体就形成了一个标准体积，图中黑色部分。

位置3：腰轮继续转动，对已吸入气体进行挤压，迫使吸入的气体排出，上游气体继续吸入，图中灰色部分。

位置4：与上述过程同时，此时，两个腰轮正好处于相互垂直位置时，所计量气体就形成了一个标准体积，图中黑色部分。

      所以，当被测气体进入流量计入口端，推动腰轮旋转，每转动一周就有一定体积流量从出口排出，这就是旋转排量工作原理。进过输出传递给机械计数器，从而累积流经计量室的体积量，达到计量的目的。

产品特点：

1、最大承压1.6MPa。

2、优化后的设计，结构更加紧凑，使得仪表的安装空间进一步减小。

3、独立全封闭的机械计数装置使得仪表的抗破坏性能的到了提升。

4、外置式脉冲采集结构，便于仪表的现场安装与使用。

5、测量准确度高，准确度等级可达到1 .0级、1.5级 。

6、无接触旋转，避免了磨损，重复性好，使用寿命长。

7、计量精度不受流态（如脉动流等）影响，流量计前后无须直管段，抗干扰能力强。

8、压力损失小，不同规格流量计的压力损失0.1kPa～0.7kPa。

9、起步流量低，不同规格流量计的始动流量0.03 m3/h～1.13 m3/h。

10、量程比宽，不同规格流量计的流量范围度20：1～160：1。

11、专用高精度轴承，提高了仪表的精度。

12、腰轮表面进行硬质阳极氧化处理，提高了腰轮的抗腐蚀能力和腰轮表面的耐磨性能。

13、双腰轮流量计使得仪表的测量精度得到提升，降低了仪表的脉动和环境噪音，并使得仪表的重复性更好。
