气体涡轮流量计

气体涡轮流量计是一种测量封闭管道中气体介质流量的速度式仪表。适用于燃气及其他工业领域中的气体流量的精确测量。由于其体积小、精度高、重复性好，可广泛应用于各种无腐蚀气体（如天然气、空气等）的流量计量，在贸易结算计量中占有较大比重。LWQ型气体涡轮流量计配机械计数装置，能够进行现场显示；另外，如果于TMCS-9013系列智能流量积算仪和温度、压力传感器组成一体化结构产品，可以对气体体积量进行在线修正测量，从而显示换算成标准状态（20℃，101.325kPa）或约定状态的体积量（Nm³）。

产品特点：

→ 独立全封闭的机械计数器使得仪表的抗破坏性能得到了提升；

→ 外置式脉冲采集结构，便于仪表的现场安装与使用；

→ 测量准确度高，介质适应性强；

→ 德国进口轴承，提高仪表精度的同时也扩展了仪表的寿命；

→ 叶轮采用了阳极氧化处理，从而提高了表面硬度和抗腐蚀能力；

→ 内置整流器结构，抗扰流能力强，对前后直管段要求低；

→ 流量计采用外部注油结构，实现在线润滑功能；

→ 机械计数器采用双磁屏蔽技术，提升了仪表的抗干扰能力；

→ 流量计采用模块化设计，方便现场维护维修；

→ 可以与智能流量积算仪配套使用，实现工况流量至标况流量的转变，并且能够对接物联网。

工作原理及结构：

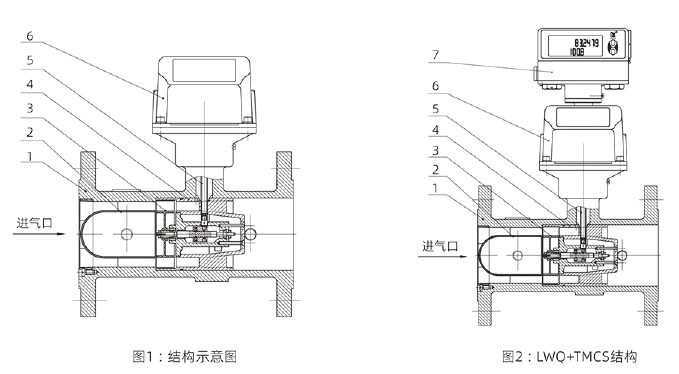

结 构 图 如 图 1 所 示 ， 当 气 体 流 入 流 量 计 时 ， 首 先 将 通 过 一 个 装 在 流 量 计 主 体 (1 ) 内 的 整 流 器 (2 )， 调 整 气 体 的 流 动 状 态 并 使 气 体 流 速增大。然后 ，加速后的 气体推动涡轮 (3)旋转，涡轮的旋转⻆速度与流过流量计的气体的平均流速成正比。利用减速装置 (4)和磁性联轴机构 (5)输出涡轮旋转的转数，利用机械计数装置 (6)进行累积计算，得到通过的仪表的实际流量。在机械仪表的基础上，通过 加 装 T M C S - 9 0 1 3 智 能 积 算 仪 (7 )， 组 成 L W Q + T M C S 结 构 (图 2 )， 实现 双 表 头 显 示 。
